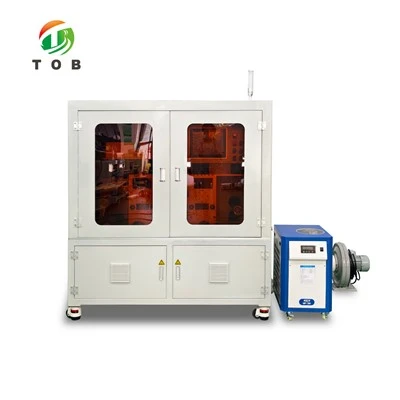

Rézfólia lézerfúrógép

Modell: TOB-F200W-T3
TOB-F200W-T3 egy roll-to-roll rézfóliás lézerfúrógép három 200 W-os szálas lézerrel és három 100x100 mm-es pásztázó mezőlencsével. Akár 300 mm széles és 10 μm vastag fóliát futtat, ±0,01 mm-re tartja a furatátmérőt és a lyukosztást, és 1 ms-os reakcióval korrigálja a szalag helyzetét.

A szálláslekérdezés elküldése

Csevegj most

A termék bemutatása

A Xiamen TOB New Energy Technology Co., Ltd. a rézfólia lézerfúrógépek egyik legmegbízhatóbb gyártója és szállítója Kínában. Üdvözöljük, hogy kiváló minőségű rézfólia lézerfúrógépet vásároljon versenyképes áron gyárunkból. Ha bármilyen kérdése van az együttműködéssel kapcsolatban, kérjük, írjon nekünk e-mailt.

Rézfólia lézerfúrógép

Specifikáció

Termék áttekintése

A TOB-F200W-T3 egy roll-to-roll rézfólia lézerfúrógép, amelyet lítium-ion akkumulátoros áramgyűjtő fóliákhoz építettek. Az optikai készlet háromszoros, nem pedig egyfejes: három 200 W-os szálas lézer, három nagy sebességű, nagy pontosságú pásztázó galvanométer és három 100 × 100 mm-es pásztázó terepi lencse, amelyek 300 × 300 mm-es fúrási tartományban dolgoznak egy 320 × 320 mm-es platformon. A legfeljebb 300 mm széles és legfeljebb 10 μm vastag rézfóliát 3 hüvelykes le- és visszatekercselő tengelyeken kezelik, automatikus tekercseléssel 300 mm-es maximális tekercsátmérőig.

A gép éppúgy a szalagkezelés köré épül, mint a lézer köré. A korrekciós rendszer a fólia helyzetét ±0,2 mm-re tartja 1 ms-os válaszadás mellett, a teljes korrekciós pontosságot pedig ±0,15 mm-re adják meg, amit a gyártó az alapanyag élszabályozására vonatkoztat. Mind a le-, mind a visszatekercselés szervomotorokon működik, gyors rögzítéssel és 4,3 hüvelykes érintőképernyőn beállított paraméterekkel, míg a kezelői állomás egy Windows 10 PC, legalább 12,4 hüvelykes monitorral. A fúrási hossz az érintőképernyőn úgy van beállítva, hogy a gép megálljon a hossz végén.

Műszaki előírások

1. Lézeres rendszer konfigurálása

Tétel	Specifikáció	Márka	Mennyiség (készletek)
Lézeres forrás	Szálas lézer / teljesítmény: 200W	/	3
Lézeres pásztázó galvanométer	Nagy sebesség, nagy pontosság	Saipusen	3
Lézer pásztázó terepi lencse	100*100mm	JGZOE	3

2. Fő teljesítményparaméterek

Paraméter	Érték
A gép méretei	Kb. . 500mm × 1000 mm × 1600 mm
Funkció	Rézfólia fúrás
Páratartalom / hőmérséklet	5-50 fok / 10-90%
Gépzaj	60dB alatt
Rézfólia anyagszélesség	300 mm vagy annál kisebb
Rézfólia anyagvastagság	10 μm-nél kisebb vagy azzal egyenlő
Fúrási sebesség	Kb. . 100 μm: 0,013/perc; 200 μm: 0,016/perc; 500 μm: 0,085/perc (a furat tényleges kialakításától függően)
A furat átmérőjének pontossága	± 0,01 mm
Furatosztás pontossága	± 0,01 mm
Élkorrekció pontossága	± 0,2 mm
Élkorrekciós vezérlés	Válasz 1ms
Általános korrekciós pontosság	± 0,15 mm (a nyersanyag él szabályosságának függvényében)
Rézfólia tekercs átmérője	300 mm vagy annál kisebb
A gép működési módja	Automatikus tekercselés (maximális tekercsátmérő 300 mm)
Tekercselő tengely átmérője	3 inch
Visszatekercselő tengely átmérője	3 inch
Lézeres fúrási tartomány	300 mm × 300 mm
Fúró platform mérete	320 mm × 320 mm
Lézer energia	200W
A lézer élettartama	Több vagy egyenlő, mint 100 000 óra (karbantartásmentes)
Működési felület	4,3 hüvelykes érintőképernyő
Kiegészítő beviteli eszköz	Windows 10 számítógép mellékelve, monitor 12,4 hüvelykes vagy annál nagyobb

3. Mechanikai és elektronikus funkciók

Nem.	Funkció
1	A gép átlátszó háromszínű állapotjelző lámpával, valamint hang- és vizuális riasztási funkcióval rendelkezik
2	A munkaasztal kézi, automatikus, szünet- és vészleállító gombokkal van felszerelve
3	Súlyos géphiba után a gépet leállítják és újraindítják, a berendezés visszaáll a kezdeti állapotába
4	A kézi és az automatikus üzemmód egy gombbal váltható
5	A le- és visszatekercselő állomások gyorsan rögzíthetők
6	Mind a le-, mind a visszatekercselés szervomotort használ, a vezérlési paraméterek pedig az érintőképernyőn állíthatók be
7	A fúrás hossza az érintőképernyőn állítható be; amikor a gép eléri a beállított hosszt, automatikusan leáll, és hang- és vizuális riasztást ad, az érintőképernyőn megjelenő üzenettel
8	Automata üzemmódban, egész tekercses fúráshoz: ha a letekercselő tekercs elfogy, a gép késleltetés után leáll, és hang- és vizuális riasztást ad, az érintőképernyőn megjelenő felszólítással; a késleltetési idő beállítható
9	A fúrási törmeléket hulladékgyűjtő dobozban gyűjtik; minden lyuk alakja egységes, a törmelék 99%-a eltávolítható, és nem tapad az anyaghoz
10	Az érintőképernyős kezdőlapon a fúrt tekercs hossza mm-ben jelenik meg, ± 2 mm-es megjelenítési hibával
11	A gépparaméterek csoportosan visszahívhatók; a csoportnevek szerkeszthetők és menthetők
12	A gép füstelszívóval és porelszívással rendelkezik
13	Ha a lézer működés közben folyamatosan nem bocsát ki fényt, a gép leáll, és hang- és fényjelzést ad
14	Az áramkörben használt alkatrészek megfelelnek a CE szabványoknak
15	A gép lábai Fuma görgőket használnak
