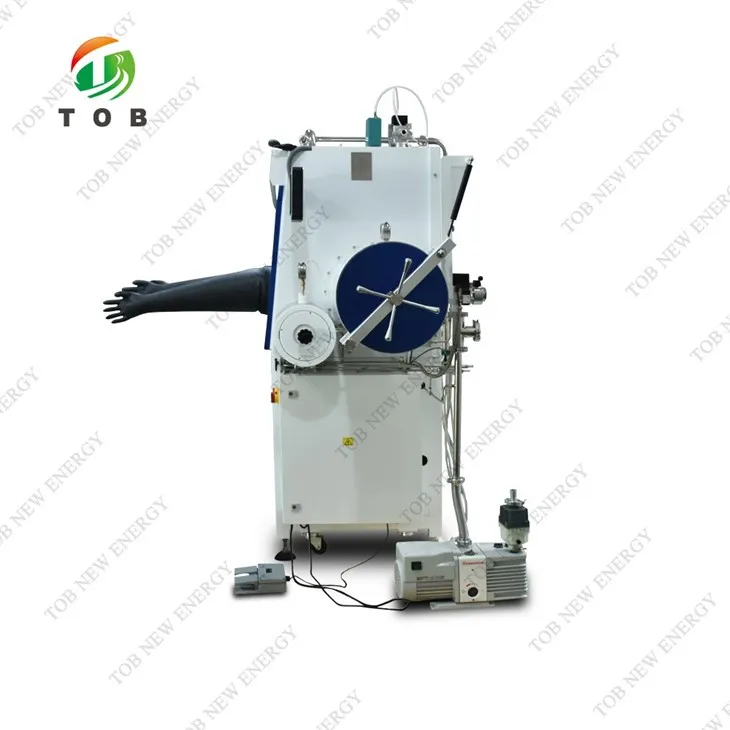

3 kesztyű kesztyűdoboz fűtési funkcióval

3 Gloves Glove Box With Heating Function
TOB-GB1500-S1-T1 (1)
TOB-GB1500-S1-T1 (3)
TOB-GB1500-S1-T1 (4)
TOB-GB1500-S1-T1（0）

3 kesztyű kesztyűdoboz fűtési funkcióval

Modell: Tob-GB -1500- S 1- T1
Ez a TOB-GB -1500- S 1- T1 kesztyűdoboz 3 kesztyűvel, egyoldalú működés, egyetlen oszlopos tisztító egységgel integrálva, PLC érintőképernyő-üzemeltetési vezérlés, vákuumszivattyú, zárójel, zárt doboz, működő felületi dőléssel és levehető biztonsági üveg első ablakkal .}}}}}}}}}}}}}}}}}}}}}}}}

A szálláslekérdezés elküldése

Csevegj most

A termék bemutatása

3 kesztyű kesztyűdoboz fűtési funkcióval

Meghatározás

1. Modell: Tob-GB -1500- S 1- t1

Universal (1500/750/900)

3 kesztyű kesztyűdoboz, egyoldalú működés, egyetlen oszlopos tisztító egységgel integrálva, PLC érintőképernyő -üzemeltetési vezérlés, vákuumszivattyú, zárójel, zárt doboz, üzemi felületi dőléssel és leszerelhető biztonsági üveg első ablakával. normál körülmények között, nevezetesen a 20 fokos állandó hőmérsékleten, a szokásos atmoszférával, az 19. 99%, a víz és az oxigén -index.

2. kesztyűdoboz funkciók:

Zárt ciklus

- A kesztyűdobozban lévő gázt zárt hurokban forgalmazzák a keringési cserélőn és a tisztítón, hogy folyamatosan eltávolítsák a vizet és az oxigént .

A regeneráció automatikus vezérlése

- A víz- és oxigén eltávolító anyagokat regenerálhatjuk, és a regenerációs folyamatot a . program vezérli.

Automatikus tisztítás

- A doboz kesztyű belsejében lévő légkör elrendezése automatikusan szabályozott tisztítószelepek révén fejeződik be

Doboz nyomásszabályozás

- A Box kesztyű belsejében lévő nyomást a PLC automatikusan vezérli, és a működési nyomást szabadon be lehet állítani +/- 15 MBAR . felett +/- 16 MBAR rendszer automatikus védelme

Vákuumszivattyú automatikus vezérlés

- A vákuumszivattyút automatikusan be kell kapcsolni, ha szükséges .

3. alapkonfiguráció

* 1 készlet 304 rozsdamentes acél doboz, saválló, vastagság: 3mm

* 1 rozsdamentes acél vákuum átmeneti kamra, φ360* l600mm, jobb oldal

* 1 kicsi rozsdamentes acél átmeneti kamra, φ150* l300mm .150 fok, jobb oldal

* 1 elülső ablak 3 kesztyűportdal .

* 6 db butil -gumi kesztyű .

* 1 világítási rendszerkészlet

* 1 A nagy teljesítményű keringő ventilátor halmaza, frekvenciakonverzióval felszerelve

* 1 A PLC vezérlő és az érintőképernyő operációs rendszer halmaza

* 1 A tisztító rendszer halmaza

* 1 Állítsa be a vákuumszivattyút

* 1 vízanalíziskészlet

* 1 oxigén analizátor halmaza

* 1 A szerves oldószer -adszorbe halmaz

* 1 teljesítmény interfész a doboz belsejében

* 6 kf40 biztonsági felület

* 1 zárójel és csapda

* 1 lábú pedál

* 10 db vak karima

* 2 db kesztyű portok borítója

4. Technológiai paraméterek

Tétel		Paraméter
Kesztyűdoboz	Doboz	Doboz mérete: (lwh) =1500 × 750 × 900 mm Box anyag: rozsdamentes acél 304, vastagság 3mm Belső felület: rozsdamentes acél huzal rajzkezelés Külső felület: Festék, fehér
	Előlap	Döntő ablakok, átlátszó edzett biztonsági üveg, vastagság 8 mm Az üvegablak szilárd O-gyűrű (vákuum tömítés) karima ablakszerkezetét alkalmaz 1. Az ablakarimát téglalap alakú gyűrűs alakra vágják egy szilárd vastag lemez segítségével, nagy szilárdsággal, az ütközés és a kompressziós deformáció elleni ellenállással, a tömítőhornyok nyitva lehetnek. 2. A teljes karima ablak és a gyűrűs tömítőhorla nagy portál megmunkálási központtal alakul ki, és a tömítő tartó felületének lapossága és a tömítőhorony alsó felülete ＜ 0 . 1 mm/m. 3. A karimablakot és a doboztestet folyamatosan hegesztik, és a hegesztési nem roncsolás nélküli teszteket végezzük annak biztosítása érdekében, hogy a hegesztési pontokon ne legyen szivárgás . 4. Az integrált gyűrűhoronyba ágyazott integrált gyűrű vákuum -pecsételési módja . A tömítőgyűrűnek nincs varrása, nagy tömítési megbízhatóság, alacsony szivárgásos sebesség és a doboz szivárgási sebessége. 5.} vákuum -berendezések és ajtók tömítésére alkalmas .
	Kesztyűportok	Az anyag alumíniumötvözet, O-gyűrűs tömítés, könnyen karbantartható és jó tömítési teljesítmény
	Kesztyű	Butil -gumi, Ø 8 ", hossza 32"
	Szűrő:	0,3 mikron, 1 gázbemeneti nyílás és 1 gázkibocsátás Testreszabás: A . végleges rajz szerint
	Polc	Rozsdamentes acél, 3 réteg
	Világítás	LED -es lámpák, minden üvegablak elé szerelve
	Csatlakozó	Biztonsági mentési interfész 6pcs, DN 40 kf, (ha további hozzá kell adnia, testreszabhatja) 1 pc -os teljesítmény interfész (220 V)
Nagy előcsarnok	Kamra	Méret: Ø 360 mm, hossza 600 mm Anyag: 304 rozsdamentes acél Felület: Belső felszíni huzal rajzolási folyamat, külső felületfestés (fehér)
	Kiegészítő	Tálca: 304 rozsdamentes acél Ajtó: kettős ajtó, eloxált alumínium anyag, vastagság 10 mm, függőleges működés, emelő mechanizmussal Nyomásmérő: Analóg kijelző
	Ellenőrzés	Mágnesszelep érintőképernyő automatikus működése
Kis előcsarnok	Kamra	Méret: Átmérő 150 mm, hossza 300 mm Anyag: 304 rozsdamentes acél Felület: Belső: Huzal rajzolási folyamat, Külső: Festés (fehér)
	Kiegészítő	Szabványos konfiguráció: Kis kabintálca, 304SS Ajtó: dupla ajtó, szálzár Nyomásmérő: Analóg kijelző
	Ellenőrzés	Kézi szelep kézi működés
	Fűtés	Fűtési mód: Fűtőcsőben van melegítve egy vízhűtéses karimával Fűtési hőmérséklet: kevesebb vagy egyenlő 150 fok Fűtési teljesítmény: kevesebb vagy egyenlő, mint 2000W Fűtésvezérlés: Meter kijelző, beállíthatja a fűtési hőmérsékletet és a fűtési időt . PID intelligens hőmérséklet -szabályozó beállítási funkció, pontos hőmérsékleti szabályozás .
Gáztisztító keringési rendszer	Tisztító oszlop	Funkció: Gáz lezárt, távolítsa el a vizet, távolítsa el az oxigént Konténeranyag: 304 rozsdamentes acél Tisztító anyagok: rézkatalizátor: 5 kg, molekuláris szita: 5 kg Tisztító kapacitás: oxigén: 60L, víz: 2kg Víz- és oxigén mutatók: kevesebb, mint 1ppm
	Keringési rendszer	Munkagáz: nitrogén, argon Újrahasznosítási kapacitás: Integrált ventilátor -áramlás 90m³ / h, telepítse a frekvencia -átalakítást
	Regenerálódás	Működés: A PLC automatikusan vezérli a regenerációs folyamatot Regenerációs gáz: Hidrogéngázzal keverve dolgozó gáz (hidrogén 5-10%)
	Vákuumszivattyú	12 m³ / h, forgó lapátos szivattyú, olajkomor szűrővel, levegő rezgésvezérlés
	Szelepek	Főszelep: DN 40 kf, elektromosan működtetett szögszelep Vezérlőszelep: Elektromágneses integrált szelep (rozsdamentes acél integrált szelep ülés, egy oszlop hat szelepre integrálva van)
Irányító rendszer	Funkció	Beleértve az öndiagnosztizálást, az önindító tulajdonságokat, a nyomásszabályozást és az adaptív funkciókat Automatikus vezérlés, ciklusvezérlés, jelszóvédelem Siemens plc érintőképernyő
	Nyomásszabályozás	Vezérlődoboz, átmeneti kamra nyomás, a szekrény működési nyomás +/- 15 Az MBAR szabadon beállítható, a +/- 16 MBAR rendszer automatikus védelme alatt.
	Pedál	Vezesse a doboz nyomását, könnyen kezelhető lendületet és bakot
Kijelző rendszer		A Siemens Plc érintőképernyő, a futási állapot, a doboz nyomás, a rendszerrekordok stb.
Vákuumrendszer -vezérlés		Vákuumszivattyú, manuálisan vagy a PLC -n keresztül lehet elindulni, 12 m3/h áramlás, az átmeneti kamra vákuuma, és a doboz nyomásmérlegét tarthatja, a vákuumszivattyú -limit vákuum 2x 10-1 PA -nál kevesebb vagy egyenlő
Vízanalízis		Mérési tartomány: 0 ~ 500ppm Pontosság: 0,1ppm A P2O5 Senser, az alkalmazások széles skáláját, különösen a lítiumgyártáshoz, valamint a fém bio- és más felhasználók számára, a vízszondát a regenerációs folyamat megtisztíthatja a kezdeti állapot helyreállítása érdekében, újra felhasználható.
Oxigén analizátor		Mérési tartomány: 0 ~ 1000ppm Pontosság: 0,1ppm Az analizátor kimenete csatlakozik a PLC -hez, és a mért értékek megjelennek az érintőképernyőn (PPM), és beállíthatók a riasztási értékek Elektrokémiai akkumulátor, ultra-magas érzékenység, ultraszeri detektálási tartomány, gyors válasz . felhasználásával
Gyors szerves oldószer -adszorber		Méret: Ø 238 mm, magasság 407 mm, Anyag: 3 mm vastagság 304 rozsdamentes acél, nagy hatékonyságú aktivált adszorpciós anyaggal (aktivált szén + alumínium-oxid), a fő keringési csővezetékkel összekapcsolva, a keringő gáz először áthaladhat az adszorbens, főként adszorbáló, ingatag ökológiai gáz}}}}}}}}}}}} {}}}} {} -kivájáson áthaladhat. Az aktivált szén helyettesítésével az adszorpciós oszlop porszívózható, hogy eltávolítsa a levegőt, és elkerülje a magas tisztaságú légkör szennyezését a . dobozban
Testreszabási pont:		1. CLAMP huzal átadja a KF40 portot közvetlenül, ragasztóval töltve 2. Kézi bypass and Control rendszer a Big AnteChamberhez

5. elfogadási szabvány és telepítési feltételek:

Elfogadási standard: Standard körülmények között I . E . 20 fokú állandó hőmérséklet, egy standard légköri nyomás, 99,999% inert gázforrás és üres dobozos üzemeltetés, a víz -oxigénindex kevesebb, mint 1 ppm, mint 1 ppm.

6. Telepítési feltételek:

(1) Tiszta argongáz*3 üveg (nitrogén/héliumgáz is használható): 99,99% tisztaság

(2) Nagyszerű argongáz*1 üveg (nitrogén/héliumgáz is használható): tisztaság

(3) Argon hidrogén keverékgáz*1 üveg (nitrogén -hidrogén keverék vagy hélium hélium keverékgáz is használható)

-A hidrogéntartalom 5%~ 10%, a többi a nagy tisztségű argon (vagy a nagy tisztaságú nitrogén) .

- A 1 2 3 gáznak ugyanazt kell tartania!

(4) Nyomáscsökkentő szelep a működő gázpalackokhoz*1

- A fő mérőnyomás -tartomány ＞ 15mPa, a másodlagos mérőnyomás tartomány 0-1 MPA (vagy pontosan olvasható 0.4-0.6 MPA)

(5) Nyomáscsökkentő szelep a regenerációs gázhengerhez*1

- A fő mérőnyomás -tartomány ＞ 15 mPa, és a másodlagos mérőnyomás tartomány 0-0.5 MPA (vagy pontosan olvasható 0.05-0.08 MPA) .

- A nyomáscsökkentő szelep interfészszálának összhangban kell lennie az argon hidrogén vegyes gázhengerével .
